TY型系列调节堰门

一、概述

调节堰门是调节流量和水位的理想设备，一般用在沉淀池或配水井出口处，与启闭机配套使用。其工作与闸门相反，向下开启，堰门启提至zui高处，孔口关闭。一般为橡胶密封。如密封要求高，应采用镶铜面密封。启闭机应单独订货。

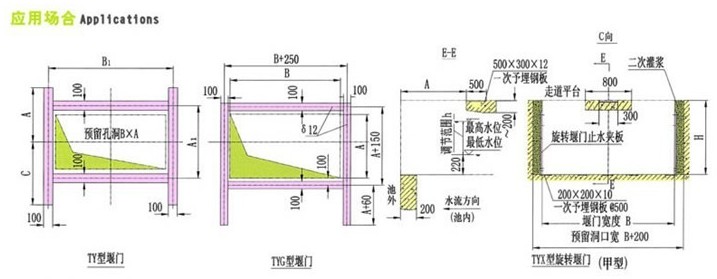

应用场合：

调节堰门一般装于池子上部，用来调节池内水位，例如曝气池配水井或某些出水口。

小型洞孔（B<2000）类，一般采用TY型铸铁直动式堰门，其功能亦可实现完全关闭。

中大型洞孔（B<2000）类，一般可采用TYG型钢制直动式堰门，且宜采用双吊点启闭。

开口类（一般宽度大于2000，调节范围一般小于800，三边止水，且前后有操作空间的场合）宜选用TYX型旋转堰门，其安装结构分池内、池外两种，由于启闭机的固定需采用铰支式结构，故前后需一定操作空间。

特点：

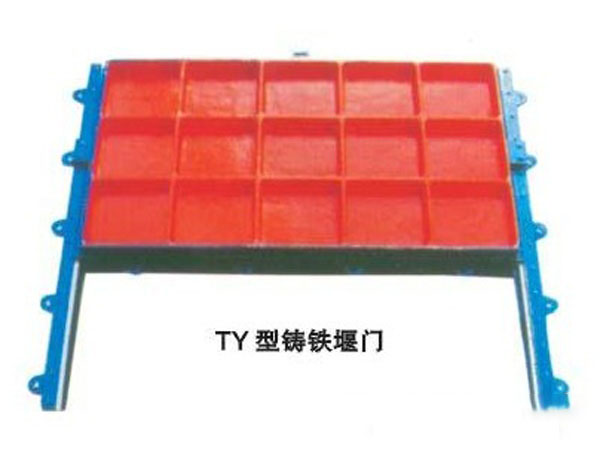

1、TY型铸铁直动式堰门为硬密封止水，特点与铸铁闸门类似，只是结构为下开式。

2、TYG型钢制直动式堰门软密封止水，前后所需空间小，特点与钢制闸门类似。工作方向同TY型，都为向下为开，向上为关。

3、TYX型旋转堰门为端面软密封止水，特点类似钢制卧倒门；工作方式由传动轴带动连杆，使门板作上下摆动，达到调节水位和流量目的。
